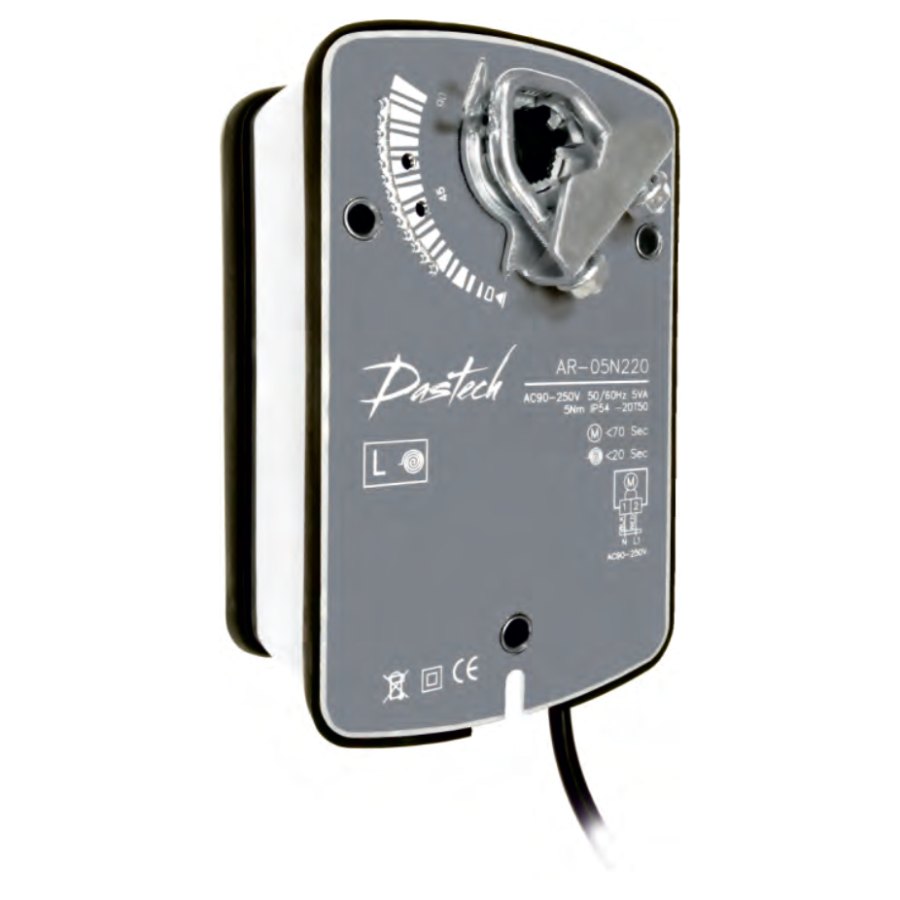

Электропривод Dastech AR-05N220 5 Н·м, 230 В, с возвратной пружиной
⚙️ Подбор и заказ
Характеристики
Описание
Как работает
Двигатель открывает заслонку и одновременно взводит возвратную пружину. При отключении питания пружина сама возвращает заслонку в исходное положение — без электричества и без сигнала автоматики. Так защищают калорифер от замерзания и закрывают наружный воздух при остановке установки.
Что это даёт
Технические характеристики
| Модель | AR-05N220 |
| Назначение | Электропривод воздушной заслонки с возвратной пружиной |
| Крутящий момент, Н·м | 5 |
| Площадь заслонки, м² | до 1 |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Управление | 2-позиционное (открыто/закрыто) |
| Возвратная пружина | с возвратной пружиной |
| Время поворота | двигатель 70 с / пружина 20 с |
| Угол поворота | до 95°, регулируется механическим упором |
| Потребляемая мощность | 5 Вт в движении / 3 Вт в удержании |
| Вспомогательные переключатели | нет |
| Вал заслонки | Ø10–16 мм, □7×7–11×11 мм |
| Длина вала | от 90 мм |
| Ручное управление | нет |
| Уровень шума | не более 45 дБ(А) |
| Степень защиты | IP54 |
| Рабочая температура | −20…+50 °С |
| Температура хранения | −30…+80 °С |
| Влажность | 95 % отн. влажности, без конденсата (EN 60730-1) |
| Ресурс | 60 000 циклов |
| Габариты (Д×Ш×В), мм | 156×98×59 |
| Масса, кг | 1,3 |
| Производитель | Dastech |
Модификации на этой платформе
Все модели группы собраны в одном корпусе и отличаются питанием, управлением и наличием переключателей.
| Модель | Момент, Н·м | Питание | Управление | Переключатели |
|---|---|---|---|---|
| AR-05N24 | 5 | 24 В | откр./закр. | — |
| AR-05N24S | 5 | 24 В | откр./закр. | 2 |
| AR-05N220 | 5 | 230 В | откр./закр. | — |
| AR-05N220S | 5 | 230 В | откр./закр. | 2 |
Расшифровка маркировки
AR-05N220- AR — серия: приводы воздушных заслонок с возвратной пружиной
- 05N — крутящий момент 5 Н·м
- 220 — напряжение питания 230 В AC
Размеры, подключение и монтаж
Где применяется
- Заслонки наружного воздуха приточных установок (защита калорифера от замерзания)
- Отсечные клапаны, которые должны закрыться при пропадании питания
- Вентиляция чистых и технологических помещений с аварийным положением заслонки
- Клапаны избыточного давления и перетока с возвратом в исходное положение
- Замена приводов Belimo LF / NF / SF и аналогов
Как подобрать
- Площадь заслонки: ширина × высота в метрах. Привод AR-05N220 рассчитан на заслонку до 1 м²; для плотных и утеплённых клапанов берите запас 20–30 %
- Нужна ли защитная функция: пружина (AR, FR) закрывает заслонку при пропадании питания, приводы DA и FS остаются в текущем положении
- Питание — по щиту: 24 В AC/DC от блока питания автоматики или 230 В AC напрямую от сети
- Управление — по контроллеру: открыто/закрыто для реле и термостатов, 0–10 В для плавного регулирования
- Вал заслонки: Ø10–16 мм, □7×7–11×11 мм, длина от 90 мм
Смотрите также
Важно знать
Производитель испытывает приводы вне канала, без учёта давления воздуха. Клапаны разных заводов создают разную нагрузку на вал: уточняйте требуемый момент у изготовителя клапана или берите привод следующей ступени.
Привод ставится на вал заслонки в любом положении, кроме «вниз крышкой» при риске конденсата; кабель подводится с петлёй для стока влаги. Планку от проворота крепите к корпусу клапана, а не к воздуховоду.
